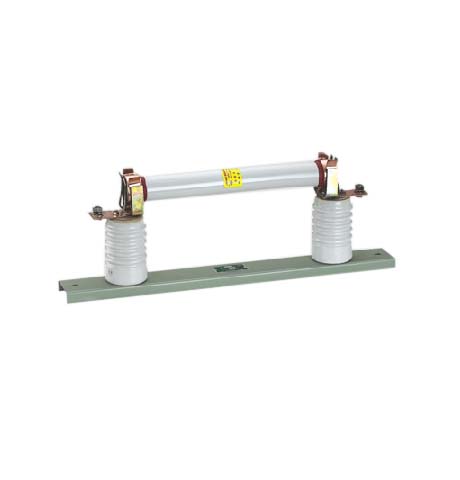

RN1(RN3)-3、6、10/2-20系列户内高压限流熔断器
一、产品用途
RN1(RN3)型户内高压限流熔断器,用于电力线路的过载及短路保护。所谓限流就是熔断器在短路电流达到峰值之前就将其切断的功能。
二、熔断特性
当通过熔断器的电流为其额定电流的1.3倍时,1小时不熔断;
当通过熔断器的电流为其额定电流的2倍时,1小时内熔断;熔断器的熔断特性曲线如图1,供选择熔断器时参考。
三、熔体管结构
熔断管是熔断器的主要部件,它是由熔丝装在瓷管中,在并瓷管中充填石英砂,两端密封而成。额定电流在7.5A以下及额定电压为35V的熔管,其熔丝是绕在特制的瓷芯上;额定电流在7.5A以上的熔体管;其熔丝是悬挂在瓷管中。
销售热线:400-886-9311 18581858222
028-66607111 18581858999
传真:028-82840299
Email:scshuyue@hotmail.com
网址: www.scshuyue.com
营业展厅地址:成都市万贯五金机电城C区9栋30-31号
一、参数
产品型号 | 型号 | | 额定电压(KA) | 额定电流(A) | 主要尺寸 | |||||
A | a | L | h1 | H | b | |||||
RN1-3/2 | RN3 | | 3 | 2 | 220 | 400 | 450 | 125 | 235 | 85 |
RN1-3/3 | RN3 | 3 | ||||||||
RN1-3/5 | RN3 | 5 | ||||||||
RN1-3/7.5 | RN3 | 7.5 | ||||||||
RN1-3/10 | RN3 | 10 | ||||||||
RN1-3/15 | RN3 | 15 | ||||||||
RN1-3/20 | RN3 | 20 | ||||||||
RN1-6/2 | RN3 | 6 | 2 | 320 | 500 | 550 | ||||
RN1-6/3 | RN3 | 3 | ||||||||
RN1-6/5 | RN3 | 5 | ||||||||
RN1-6/7.5 | RN3 | 7.5 | ||||||||
RN1-6/10 | RN3 | 10 | ||||||||
RN1-6/15 | RN3 | 15 | ||||||||
RN1-6/20 | RN3 | 20 | ||||||||
RN1-10/2 | RN3 | 10 | 2 | 420 | 600 | 650 | ||||
RN1-10/3 | RN3 | 3 | ||||||||
RN1-10/5 | RN3 | 5 | ||||||||
RN1-10/7.5 | RN3 | 7.5 | ||||||||
RN1-10/10 | RN3 | 10 | ||||||||
RN1-10/15 | RN3 | 15 | ||||||||
RN1-10/20 | RN3 | 20 |
